Seguridad de los medios de cobre y propiedades del cableado UTP - CCNA1 V5 - CISCO C4



1. Seguridad de los medios de cobre

Los tres tipos de medios de cobre son vulnerables a peligros eléctricos y de incendio.

Los peligros de incendio se deben a que el revestimiento y el aislamiento de los cables pueden ser inflamables o producir emanaciones tóxicas cuando se calientan o se queman. Las organizaciones o autoridades edilicias pueden estipular estándares de seguridad relacionados para las instalaciones de hardware y cableado.

Los peligros eléctricos son un problema potencial, dado que los hilos de cobre podrían conducir electricidad en formas no deseadas.

Esto puede exponer al personal y el equipo a una variedad de peligros eléctricos. Por ejemplo, un dispositivo de red defectuoso podría conducir corriente al bastidor de otros dispositivos de red. Además, el cableado de red podría representar niveles de voltaje no deseados cuando se utiliza para conectar dispositivos que incluyen fuentes de energía con diferentes potenciales de conexión a tierra. Estos casos son posibles cuando el cableado de cobre se utiliza para conectar redes en diferentes edificios o pisos que utilizan distintas instalaciones de energía. Finalmente, el cableado de cobre puede conducir los voltajes provocados por descargas eléctricas a los dispositivos de red.

Como consecuencia, las corrientes y los voltajes no deseados pueden generar un daño a los dispositivos de red y a las computadoras conectadas o bien provocar lesiones al personal. Para prevenir situaciones potencialmente peligrosas y perjudiciales, es importante instalar correctamente el cableado de cobre según las especificaciones relevantes y los códigos de edificación.

En la ilustración, se muestran prácticas de cableado adecuadas para evitar posibles peligros eléctricos y de incendio.



2. Propiedades del cableado UTP

Cuando se utiliza como medio de red, el cableado de par trenzado no blindado (UTP) consta de cuatro pares de hilos codificados por color que están trenzados entre sí y recubiertos con un revestimiento de plástico flexible. Los cables de red UTP tienen cuatro pares de hilos de cobre de calibre 22 o 24. Los cables UTP tienen un diámetro externo de aproximadamente 0,43 cm (0,17 in), y su tamaño reducido puede ser una ventaja durante la instalación.

Los cables UTP no utilizan blindaje para contrarrestar los efectos de la EMI y la RFI. En cambio, los diseñadores de cables descubrieron que pueden limitar el efecto negativo del crosstalk por medio de los métodos siguiente:
  • Anulación los diseñadores ahora emparejan los hilos en un circuito. Cuando dos hilos en un circuito eléctrico están cerca, los campos magnéticos son exactamente opuestos entre sí. Por lo tanto, los dos campos magnéticos se anulan y también anulan cualquier señal de EMI y RFI externa.
  • Cambio del número de vueltas por par de hilos: para mejorar aún más el efecto de anulación de los pares de hilos del circuito, los diseñadores cambian el número de vueltas de cada par de hilos en un cable.

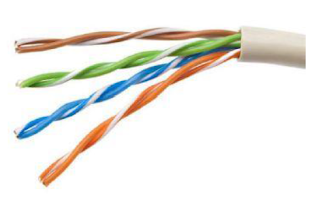

Los cables UTP deben seguir especificaciones precisas que rigen cuántas vueltas o trenzas se permiten por metro (3,28 ft) de cable. Observe en la ilustración que el par naranja y naranja/blanco está menos trenzado que el par azul y azul/blanco. Cada par coloreado se trenza una cantidad de veces distinta.

Los cables UTP dependen exclusivamente del efecto de anulación producido por los pares de hilos trenzados para limitar la degradación de la señal y proporcionar un autoblindaje eficaz de los pares de hilos en los medios de red.
