Al realizar este tipo de conexiones, la información será transmitida a través de los puertos paralelos (LPT1) o serie (COM1) de las computadoras, no se requiere tarjeta de red. Con esta conexión, podremos entrar en los discos y particiones de la computadora determinada como HOST, para analizarlo, copiar carpetas o archivos, intentar arreglarlo, etc.
Para realizar la conexión se requieren los siguientes materiales :
Cable Paralelo:
- 4mts. de cable de 15 hilos.
- 02 conectores de 25 pines macho con sus cobertores.
Cable Serie:
- 4mts. de cable de 9 hilos.
- 02 conectores de 9 pines hembra con sus cobertores.
Herramientas y accesorios
- 1 Cautín de punta fina (soldador de lápiz) de 25W o 30W.
- Estaño.
- Pasta para soldar.
CONEXIÓN MEDIANTE UN CABLE PARALELO
Procedimiento de fabricación de cable paralelo para conexión
1. Conectar el cautín para calentarlo.
2. Pelar el cable de 15 hilos unos 3cm.
3. Pelar cada uno de los hilos unos 3mm.
4. Determinar, según el esquema, la posición de los hilos a soldar en los contactos del conector DB-25(paralelo).
5. Untar con la pasta de soldar los contactos del conector a soldar.
6. Con el cautín caliente coger estaño y colocarlo sobre cada uno de los contactos a soldar.
7. Untar con pasta de soldar cada hilo del cable a utilizar y cubrirlo de estaño con la ayuda del cautín.
8. Limpiar el cautín con la pasta de soldar, que no queden restos de estaño en su punta.
9. Coger el conector DB-25 con una herramienta para evitar su movimiento(alicate o tornillo)
10. Con una mano coger el cautín (caliente) y calentar el estaño que se encuentra en el contacto, cuando este se ponga en estado líquido, con la otra mano insertar el hilo a soldar hasta el borde de su cobertor plástico. Retirar la punta del cautín y mantener el hilo fijo hasta que el estaño se enfríe y se solidifique. Repetir este paso con cada uno de los demás hilos a soldar.
11. Limpiar los restos de pasta del conector.
12. Comprobar que cada hilo soldado este fijo y no puedan hacer contacto entre ellos.
13. Comprobar (visualmente) que no se hayan pegado dos o más contactos del conector con estaño al momento de soldar. De tener alguna duda sobre esto, utilizar el multítester para comprobar la continuidad entre contactos, ¡No debe haber continuidad entre los contactos soldados!
14. Colocar y asegurar con sus respectivos pernos el cobertor del conector.
6. Con el cautín caliente coger estaño y colocarlo sobre cada uno de los contactos a soldar.
7. Untar con pasta de soldar cada hilo del cable a utilizar y cubrirlo de estaño con la ayuda del cautín.
8. Limpiar el cautín con la pasta de soldar, que no queden restos de estaño en su punta.
9. Coger el conector DB-25 con una herramienta para evitar su movimiento(alicate o tornillo)
10. Con una mano coger el cautín (caliente) y calentar el estaño que se encuentra en el contacto, cuando este se ponga en estado líquido, con la otra mano insertar el hilo a soldar hasta el borde de su cobertor plástico. Retirar la punta del cautín y mantener el hilo fijo hasta que el estaño se enfríe y se solidifique. Repetir este paso con cada uno de los demás hilos a soldar.
11. Limpiar los restos de pasta del conector.
12. Comprobar que cada hilo soldado este fijo y no puedan hacer contacto entre ellos.
13. Comprobar (visualmente) que no se hayan pegado dos o más contactos del conector con estaño al momento de soldar. De tener alguna duda sobre esto, utilizar el multítester para comprobar la continuidad entre contactos, ¡No debe haber continuidad entre los contactos soldados!
14. Colocar y asegurar con sus respectivos pernos el cobertor del conector.
CONEXIÓN MEDIANTE UN CABLE SERIE
Procedimiento de fabricación de cable serie para conexión
15. Conectar el cautín para calentarlo.
16. Pelar el cable de 9 hilos unos 3cm.
17. Pelar cada uno de los hilos unos 3mm.
18. Determinar, según el esquema, la posición de los hilos a soldar en los contactos del conector DB-9(serie).
Procedimiento de fabricación de cable serie para conexión
15. Conectar el cautín para calentarlo.
16. Pelar el cable de 9 hilos unos 3cm.
17. Pelar cada uno de los hilos unos 3mm.
18. Determinar, según el esquema, la posición de los hilos a soldar en los contactos del conector DB-9(serie).
.PNG)
19. Untar con la pasta de soldar los contactos del conector a soldar.
20. Con el cautín caliente coger estaño y colocarlo sobre cada uno de los contactos a soldar.
21. Untar con pasta de soldar cada hilo del cable a utilizar y cubrirlo de estaño con la ayuda del cautín.
22. Limpiar el cautín con la pasta de soldar, que no queden restos de estaño en su punta.
23. Coger el conector DB-9 con una herramienta para evitar su movimiento(alicate o tornillo)
24. Con una mano coger el cautín (caliente) y calentar el estaño que se encuentra en el contacto, cuando este se ponga en estado líquido, con la otra mano insertar el hilo a soldar hasta el borde de su cobertor plástico. Retirar la punta del cautín y mantener el hilo fijo hasta que el estaño se enfríe y se solidifique. Repetir este paso con cada uno de los demás hilos a soldar.
25. Limpiar los restos de pasta del conector.
26. Comprobar que cada hilo soldado este fijo y no puedan hacer contacto entre ellos.
27. Comprobar (visualmente) que no se hayan pegado dos o más contactos del conector con estaño al momento de soldar. De tener alguna duda sobre esto, utilizar el multítester para comprobar la continuidad entre contactos, ¡No debe haber continuidad entre los contactos soldados!
28. Colocar y asegurar con sus respectivos pernos el cobertor del conector.
En caso de conexión Serie la transmisión será un poco más lenta que con la conexión en paralelo, pero tenemos que realizar menos soldaduras en su realización. Los puertos Series se llaman COM1 y COM2. Las computadoras tienen dos puertos serie; uno de 9 contactos y otro de 25 contactos machos. Aunque en la actualidad podemos encontrarlas con un solo puerto serie.
Una vez realizado el cable, con las computadoras apagadas, conectamos el cable a ambas computadoras en los respectivos puertos.
20. Con el cautín caliente coger estaño y colocarlo sobre cada uno de los contactos a soldar.
21. Untar con pasta de soldar cada hilo del cable a utilizar y cubrirlo de estaño con la ayuda del cautín.
22. Limpiar el cautín con la pasta de soldar, que no queden restos de estaño en su punta.
23. Coger el conector DB-9 con una herramienta para evitar su movimiento(alicate o tornillo)
24. Con una mano coger el cautín (caliente) y calentar el estaño que se encuentra en el contacto, cuando este se ponga en estado líquido, con la otra mano insertar el hilo a soldar hasta el borde de su cobertor plástico. Retirar la punta del cautín y mantener el hilo fijo hasta que el estaño se enfríe y se solidifique. Repetir este paso con cada uno de los demás hilos a soldar.
25. Limpiar los restos de pasta del conector.
26. Comprobar que cada hilo soldado este fijo y no puedan hacer contacto entre ellos.
27. Comprobar (visualmente) que no se hayan pegado dos o más contactos del conector con estaño al momento de soldar. De tener alguna duda sobre esto, utilizar el multítester para comprobar la continuidad entre contactos, ¡No debe haber continuidad entre los contactos soldados!
28. Colocar y asegurar con sus respectivos pernos el cobertor del conector.
En caso de conexión Serie la transmisión será un poco más lenta que con la conexión en paralelo, pero tenemos que realizar menos soldaduras en su realización. Los puertos Series se llaman COM1 y COM2. Las computadoras tienen dos puertos serie; uno de 9 contactos y otro de 25 contactos machos. Aunque en la actualidad podemos encontrarlas con un solo puerto serie.
Una vez realizado el cable, con las computadoras apagadas, conectamos el cable a ambas computadoras en los respectivos puertos.
CONFIGURACION DEL SISTEMA OPERATIVO PARA LA CONEXIÓN
Windows dispone de una herramienta de comunicación que nos permite conectar dos computadoras a través del puerto serie o paralelo, a este tipo de conexión, se le denomina “conexión directa por cable”.
Una computadora tendrá que ser configurada como HOST (el que comparte sus dispositivos) y la otra como INVITADO (el que accede a los dispositivos compartidos). No pueden ser los dos a la vez Host ni Invitado. Pero cualquiera puede ser Host y el otro será Invitado.
Procedimiento de Configuración del la PC HOST o INVITADO

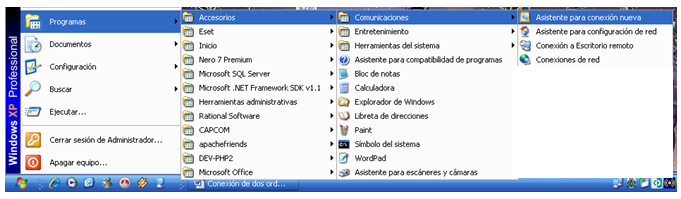

1. Pulsamos sobre Inicio > Programas > Accesorios > Comunicaciones > Asistente para conexión nueva.
2. Pulsamos sobre siguiente.
3. Seleccionamos: Una Conexión Avanzada y presionamos siguiente.
4. Seleccionamos: Conectar directamente a otro equipo y pulsamos siguiente.
5. Seleccionamos: HOST o Invitado según sea el caso luego pulsamos siguiente. Para el caso de invitado tendremos que ingresar el nombre del equipo HOST al cual vamos a conectarnos.
6. Seleccionamos el puerto por medio del cual se realizara la conexión: Paralelo directo (LPT1), en caso de utilizar el puerto paralelo o Puerto de comunicaciones (COM1), en caso de utilizar el puerto serie.
7. Seleccionamos o creamos él o los usuarios que podrán tener acceso a los recursos compartidos a través del puerto.
8. Pulsamos Finalizar.
9. Ingresamos a propiedades de Mis Sitios de Red y podemos observar la nueva conexión ENTRANTE que ha sido creada para el caso en que el equipo se encuentre configurado como HOST.
Para el caso de un equipo configurado como Invitado, en Propiedades de Mis sitios de Red aparecerá la Conexión DIRECTO.
Para visualizar las carpetas compartidas, vamos al Internet Explorer y escribimos: \\192.168.36.4 (Dirección IP del equipo HOST) o el nombre del Equipo Host:
Nota: Para ver la IP de un ordenador, vamos al símbolo de sistema:
Inicio / Ejecutar / cmd y escribimos: ipconfig
Otra forma de ingresar es haciendo doble clic en la conexión que encontramos en propiedades de Mis Sitios de Red, que tiene como nombre el nombre del equipo HOST, al cual vamos a conectarnos.
Luego, se nos muestra la ventana de conexión, en donde debemos de ingresar el Nombre de Usuario y la Contraseña que se han definido en el HOST. Presionamos Conectar y se inicia la comprobación que el usuario y contraseña sean los correctos.
1. Pulsamos sobre Inicio > Programas > Accesorios > Comunicaciones > Asistente para conexión nueva.
Para visualizar las carpetas compartidas, vamos al Internet Explorer y escribimos: \\192.168.36.4 (Dirección IP del equipo HOST) o el nombre del Equipo Host:
Inicio / Ejecutar / cmd y escribimos: ipconfig
Otra forma de ingresar es haciendo doble clic en la conexión que encontramos en propiedades de Mis Sitios de Red, que tiene como nombre el nombre del equipo HOST, al cual vamos a conectarnos.
Luego, se nos muestra la ventana de conexión, en donde debemos de ingresar el Nombre de Usuario y la Contraseña que se han definido en el HOST. Presionamos Conectar y se inicia la comprobación que el usuario y contraseña sean los correctos.
Espero haber ayudado en algo. Hasta la próxima oportunidad!
