Direccionamiento de puertos TCP y UDP - CCNA1 V5 - CISCO C7



En el encabezado de cada segmento o datagrama, hay un puerto origen y uno de destino. El número de puerto de origen es el número para esta comunicación asociado con la aplicación que origina la comunicación en el host local. Como se muestra en la ilustración, el número de puerto de destino es el número para esta comunicación relacionada con la aplicación de destino en el host remoto.

Cuando se envía un mensaje utilizando TCP o UDP, los protocolos y servicios solicitados se identifican con un número de puerto. Un puerto es un identificador numérico de cada segmento, que se utiliza para realizar un seguimiento de conversaciones específicas y de servicios de destino solicitados. Cada mensaje que envía un host contiene un puerto de origen y un puerto de destino.

Puerto de destino

El cliente coloca un número de puerto de destino en el segmento para informar al servidor de destino el servicio solicitado. Por ejemplo: el puerto 80 se refiere a HTTP o al servicio Web. Cuando un cliente especifica el puerto 80 en el puerto de destino, el servidor que recibe el mensaje sabe que se solicitan servicios Web. Un servidor puede ofrecer más de un servicio simultáneamente. Por ejemplo, puede ofrecer servicios Web en el puerto 80 al mismo tiempo que ofrece el establecimiento de una conexión FTP en el puerto 21.

Puerto de origen

El número de puerto de origen es generado de manera aleatoria por el dispositivo emisor para identificar una conversación entre dos dispositivos. Esto permite establecer varias conversaciones simultáneamente. En otras palabras, un dispositivo puede enviar varias solicitudes de servicio HTTP a un servidor Web al mismo tiempo. El seguimiento de las conversaciones por separado se basa en los puertos de origen.


Los puertos de origen y de destino se colocan dentro del segmento. Los segmentos se encapsulan dentro de un paquete IP. El paquete IP contiene la dirección IP de origen y de destino. La combinación de las direcciones IP de origen y de destino y de los números de puerto de origen y de destino se conoce como “socket”. El socket se utiliza para identificar el servidor y el servicio que solicita el cliente. Miles de hosts se comunican a diario con millones de servidores diferentes. Los sockets identifican esas comunicaciones.

La combinación del número de puerto de la capa de transporte y de la dirección IP de la capa de red del host identifica de manera exclusiva un proceso de aplicación en particular que se ejecuta en un dispositivo host individual. Esta combinación se denomina socket. Un par de sockets, que consiste en las direcciones IP de origen y destino y los números de puertos, también es exclusivo e identifica la conversación específica entre los dos hosts.

Un socket de cliente puede ser parecido a esto, donde 1099 representa el número de puerto de origen: 192.168.1.5:1099

El socket en un servidor Web podría ser el siguiente: 192.168.1.7:80

Juntos, estos dos sockets se combinan para formar un par de sockets: 192.168.1.5:1099, 192.168.1.7:80

Con la creación de sockets, se conocen los extremos de la comunicación, de modo que los datos puedan moverse desde una aplicación en un host hacia una aplicación en otro host.

Los sockets permiten que los procesos múltiples que se ejecutan en un cliente se distingan entre sí. También permiten la diferenciación de múltiples conexiones a un proceso de servidor.

El puerto de origen de la solicitud de un cliente se genera de manera aleatoria. El número de puerto actúa como dirección de retorno para la aplicación que realiza la solicitud. La capa de transporte hace un seguimiento de este puerto y de la aplicación que generó la solicitud de manera que cuando se devuelva una respuesta, esta se envíe a la aplicación correcta.

El número de puerto de la aplicación que realiza la solicitud se utiliza como número de puerto de destino en la respuesta que vuelve del servidor.


La Agencia de asignación de números por Internet (IANA) asigna números de puerto. IANA es un organismo normativo responsable de asegurar diferentes estándares de direccionamiento.

Existen diferentes tipos de números de puerto, como se muestra en la figura 1:
  • Puertos bien conocidos (números del 0 al 1023):estos números se reservan para servicios y aplicaciones. Se utilizan comúnmente para aplicaciones como HTTP (servidor Web), protocolo de acceso a mensajes de Internet (IMAP) o protocolo simple de transferencia de correo (SMTP) (servidor de correo electrónico) y Telnet. Al definir estos puertos bien conocidos para las aplicaciones de los servidores, las aplicaciones cliente se pueden programar para solicitar una conexión a ese puerto en particular y el servicio relacionado.
  • Puertos registrados (números del 1024 al 49151):estos números de puerto se asignan a procesos o aplicaciones del usuario. Principalmente, estos procesos son aplicaciones individuales que el usuario elige instalar en lugar de aplicaciones comunes que recibiría un número de puerto bien conocido. Cuando no se utilizan para un recurso del servidor, un cliente puede seleccionar estos puertos de forma dinámica como su puerto de origen.
  • Puertos dinámicos o privados (números 49152 a 65535): también conocidos como puertos efímeros, generalmente se los asigna de forma dinámica a las aplicaciones cliente cuando el cliente inicia una conexión a un servicio.
El puerto dinámico suele utilizarse para identificar la aplicación cliente durante la comunicación, mientras que el cliente utiliza el puerto bien conocido para identificar el servicio que se solicita en el servidor y conectarse a dicho servicio.

No es común que un cliente se conecte a un servicio mediante un puerto dinámico o privado (aunque algunos programas de intercambio de archivos punto a punto lo hacen).

En la figura 2, se muestran algunos puertos bien conocidos y registrados comunes en TCP. En la figura 3, se muestran algunos puertos bien conocidos y registrados comunes en UDP.


Uso de TCP y UDP

Algunas aplicaciones pueden utilizar tanto TCP como UDP (figura 4). Por ejemplo, el bajo gasto de UDP permite que DNS atienda rápidamente varias solicitudes de clientes. Sin embargo, a veces el envío de la información solicitada puede requerir la confiabilidad de TCP. En este caso, el número de puerto bien conocido (53) lo utilizan ambos protocolos con este servicio.

Hay una lista de números de puerto y de aplicaciones asociadas en el sitio Web organizacional de la IANA.
Figura 1 y 2

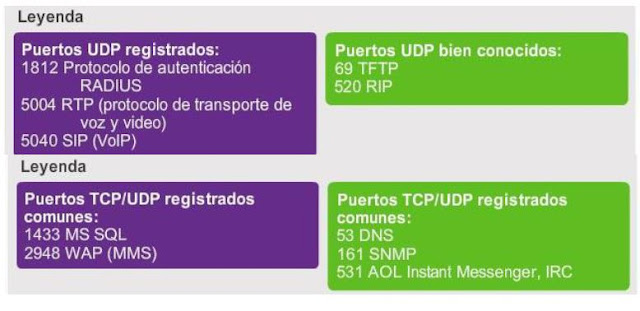

Figura 3 y 4

A veces es necesario conocer las conexiones TCP activas que están abiertas y en ejecución en el host de red. Netstat es una utilidad de red importante que puede usarse para verificar esas conexiones. Netstat indica el protocolo que se está usando, la dirección y el número de puerto locales, la dirección y el número de puerto externos y el estado de la conexión.

Las conexiones TCP desconocidas pueden presentar una amenaza de seguridad grave, ya que pueden indicar que hay algo o alguien conectado al host local. Además, las conexiones TCP innecesarias pueden consumir recursos valiosos del sistema y, por lo tanto, enlentecer el rendimiento del host. Netstat debe utilizarse para examinar las conexiones abiertas de un host cuando el rendimiento parece estar comprometido.

Existen muchas opciones útiles para el comandonetstat. Haga clic en los botones en las figuras 1 a 5 para conocer la información que se muestra en los diferentes resultados del comando netstat.

Figura del 1 al 5

Espero haber ayudado en algo. Hasta la próxima oportunidad!
