Tecnologías LAN - Parte 1 de 2


  • Ethernet
Algunas tecnologías Ethernet


  • Ethernet de 10 Mbps

Las Ethernet de 10BASE5, 10BASE2 y 10BASE-T se consideran implementaciones antiguas de Ethernet.
Ethernet de 10 Mbps y versiones mas lentas son asíncronas.

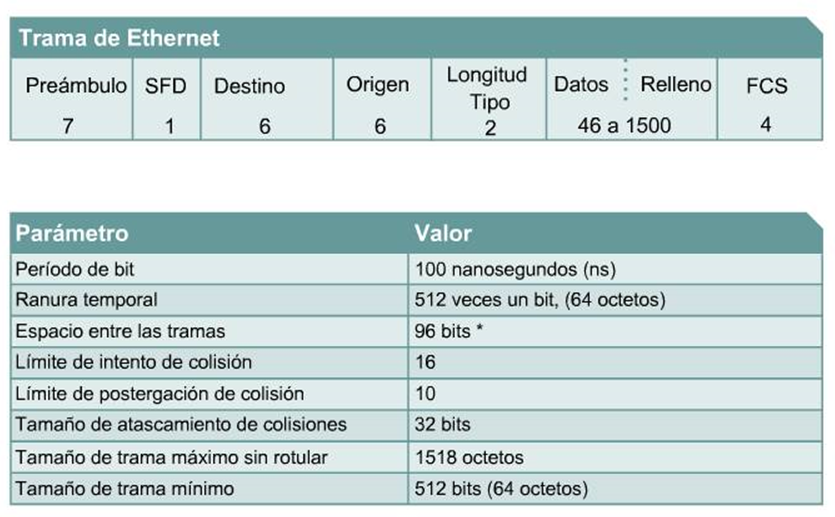

Las cuatro características comunes de Ethernet antigua son los parámetros de temporización, el formato de trama, el proceso de transmisión y una regla básica de diseño.



  • Preámbulo: 10101010101 ...0 Para sincronismo
  • SDF: Delimitador de principio de trama: 10101011
  • Dirección de destino: Identifica la dirección MAC
    • Unicast
    • Multicast
    • Broadcast
  • Dirección de origen
  • Longitud de datos: cuánto ocupan los datos del LLC
  • Datos LLC: la información del nivel superior
  • Padding: relleno. El tamaño mínimo de trama es de 512 bits (64 bytes), por lo que hay un tamaño mínimo para los datos
  • CRC: Detección de errores. No se incluye Preámbulo ni SFD.

  • 10Base5
- El producto original para Ethernet del año 1980, 10BASE5 transmitía 10 Mbps a través de un solo cable bus coaxial grueso conocido como Thicknet.
- El principal beneficio de 10BASE5 era su longitud máximo (hasta 500 metros).
- Los sistemas 1oBASE5 son económicos, pero componentes básicos tales como las NIC son muy difíciles de encontrar hoy en día.


La arquitectura de redes que usan 10Base5 es una topología física de bus lineal y regla 5-4-3.



  • 10BASE2

- Cada uno de los cinco segmentos máximos de cable coaxial “thin” 10BASE2 puede tener hasta 185 metros de longitud y cada estación se conecta directamente al conector BNC con forma de "T" del cable coaxial.
- Como sucede con 10BASE5, 10BASE2 también usa half-duplexy su máxima velocidad de transmisión es de 10 Mbps.
Puede haber hasta 30 estaciones en cada segmento individual de 10BASE2.



1. La terminación de cada extremo del cable coaxial debe ser de 50 Ohmios.
2. La distancia mínima entre conectores es de 0.5 metros.
3. Cada estación debe conectarse dentro de los cuatro centímetros del cable coaxial delgado.
4. Máxima longitud del segmento es 185 metros.
5. Los segmentos de enlaces entre repetidores deben tener en total sólo dos conexiones, los propios repetidores.


  • 10BASE-T

- 10BASE-T fue introducido en 1990 y utilizaba cable de cobre de partrenzado no blindado (UTP) de Categoría 3 que era más económico y más fácil de usar que el cable coaxial.
- La topología física de las redes que utilizaban 10BASE-T era de estrella o de estrella extendida en la cual los hosts están conectados a un punto central (el hub).


En la conexión entre un hub y la NIC, se usa un cable UTP comenzado en el cual los pines 1 y 2 en un extremo van a los pines 3 y 6 en el otro extremo.


Cableado de 10BASE-T


1. La longitud del cable de un segmento de enlace UTP es normalmente de 1 a 100 m entre la estación de trabajo y un hub, y entre los hubs.
2. Cada hub es un repetidor multipuerto, de manera que los enlaces entre hubs cuentan en el límite para los repetidores.
3. Estos dos hubs ‘apilables’ con backplanes interconectados se cuentan como un solo hub [repetidor].



  • Los enlaces de 1oBASE-T pueden tener distancias sin repetición de hasta 100 m.
  • Los hubs pueden solucionar el problema de la distancia pero permiten que se propaguen las colisiones.
  • La introducción difundida de los switches ha hecho que la limitación de la distancia resulte menos importante.
  • Siempre que las estaciones de trabajo se encuentren dentro de unos 100 m de distancia del switch, esta distancia de 100 m comienza nuevamente a partir del switch.


Espero haber ayudado en algo. Hasta la próxima oportunidad!
